此創新型偏振無關/匯聚光自由空間光隔離器，填補了隔離器應用場合中偏振無關/匯聚光的應用空白，設計人員可以將原有偏振無關設計的雙透鏡平行光設計簡化為更穩定，更成熟的單透鏡匯聚光設計。
圖一：傳統偏振無關/平行光自由空間隔離器設計方案
圖二：福瑞貝斯 偏振無關/匯聚光自由空間隔離器設計方案（XFSI）
特性:
偏振無關 / 匯聚光應用
低偏振相關損耗PDL
低插入損耗IL
高隔離度
緊湊尺寸
符合RoHS 6/6
應用:
SOA器件
100G 以上速率相干TOSA
100G 以上速率ROSA (PIN+SOA方案)
SLD，SLED
激光雷達 （FMCW + SOA方案）
其它偏振無關應用
產品規格:
|
參數 |
單位 |
規格 |
|
|
中心波長（λc） |
nm |
1310，1550以及其它任意波長 |
|
|
帶寬 |
|
nm |
±20 |
|
隔離度ISO（λc at25°C） |
Min |
dB |
30 |
|
插入損耗IL（λc at25°C） |
Max |
dB |
0.3 |
|
偏振相關損耗PDL（λc at25°C） |
Max |
dB |
0.4 |
|
隔離芯（Core）尺寸（CA） |
mm |
0.6，0.8 |
|
|
承受功率 |
Max |
mW |
300 |
|
隔離芯（Core）放置角度 |
Typical |
° |
7 |
|
工作溫度 |
℃ |
-40 to +85 |
|
|
存儲溫度 |
℃ |
-40 to +85 |
|
|
尺寸 |
|
mm |

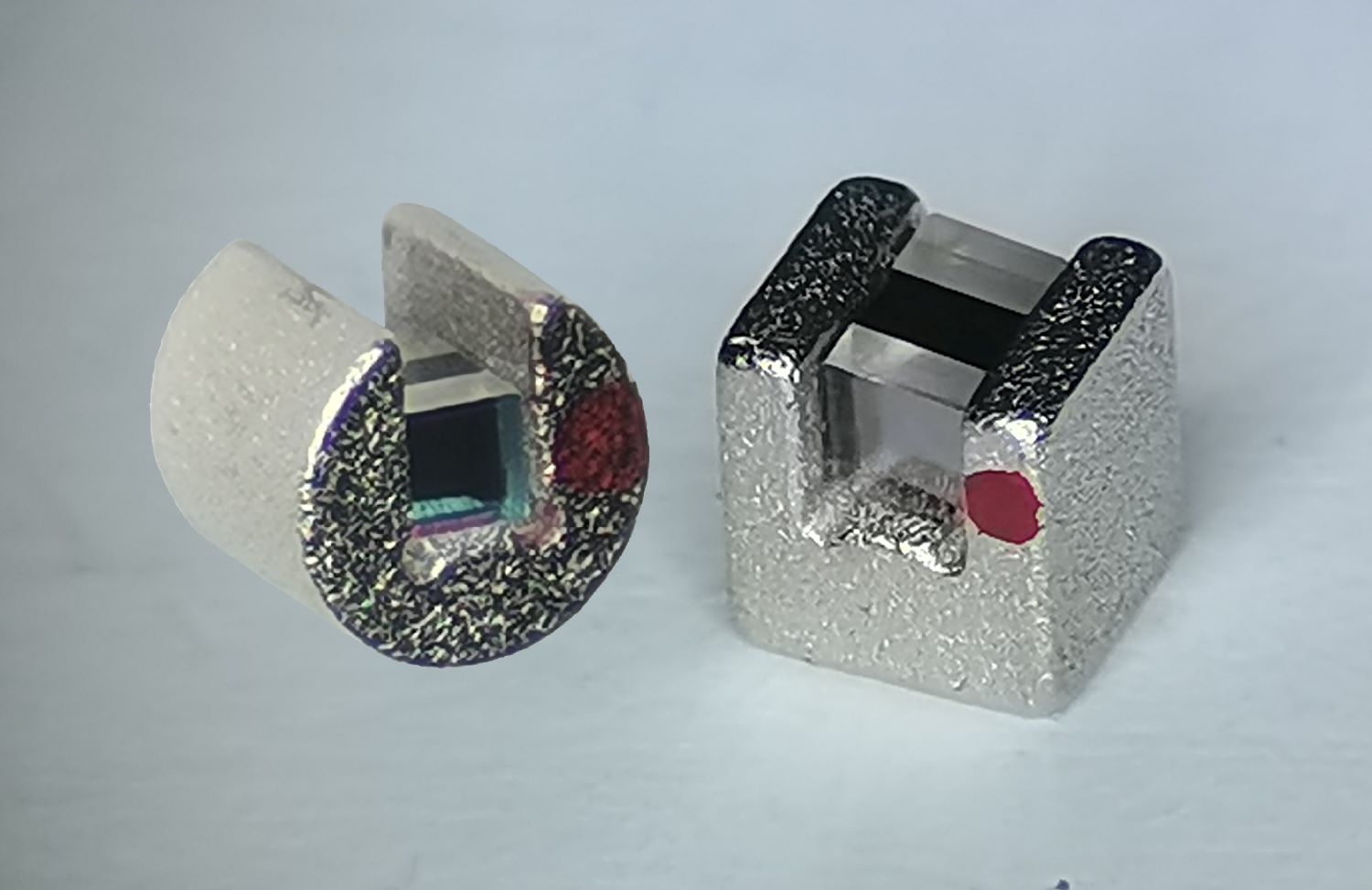

圓形：Φ1.8X1.5mm， CA：0.6mm U型：1.8 (L)×1.4 (W)x1.5 (H)， CA：0.8mm |
|
標記 (入射方向，波長，切割角度方向) |
見訂單信息 |
||
|
RoHS |
符合RoHS要求 |
||
